同济教学科研综合楼（转自ABBS）

ABBS上老五的帖子，照片质量自然不含糊，于是转过来给大家看看，另外自己做个收藏

------* 我是分隔线 *-------------------------------------------------------------------------------------------------------------------------------------

正在建设中的教学科研综合楼工程，总建筑面积46240平方米，总投资约2.5亿元。该建筑地下1层，地上21层，楼高约100米，采用新型的钢管混凝土结构。

教学科研综合楼位于四平路校区东北角，东临城市主干道四平路，南临校行政北楼，西临校园东大道及建筑设计研究院，北临城市道路国康路。

结合区域环境条件和建筑自身形态功能构成的要求，综合楼建筑主体平面呈正方形布局，楼层功能平面以L形为主，每三层对应形成竖向基本功能单元，竖向单元在相邻处呈90°旋转，形成螺旋形上升的大型中庭，并在每个基本单元顶部楼面嵌入异形大空间功能区，构成外形简约内部空间丰富多变的建筑体。

教学科研综合楼作为我校校园内一座标志性的建筑，其集教学、科研于一体和大量的异型空间的建筑特点，决定了它的节能设计对大楼日后的正常运行和维护会产生较大的影响，而且空调系统的能耗往往占到建筑日常能耗的50％以上，所以，采用合理的空调系统对本大楼的建筑节能会产生比较大的影响和意义。

教学科研综合楼采用的节能措施有：冰蓄冷系统、中庭通风系统、竖向新风排风系统、座椅送风方式的置换通风空调系统、底部侧送风的分层空调系统、变频供水系统、BA自动控制系统。

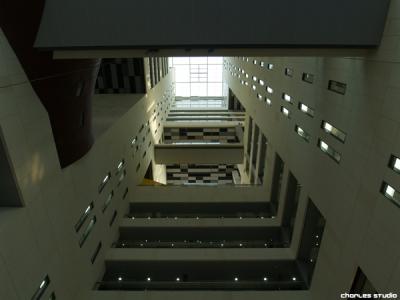

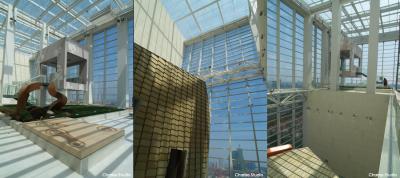

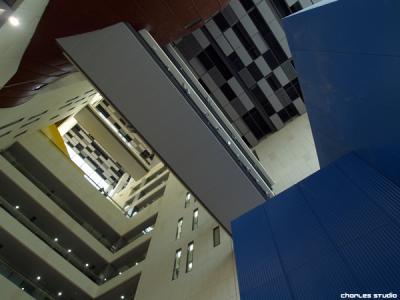

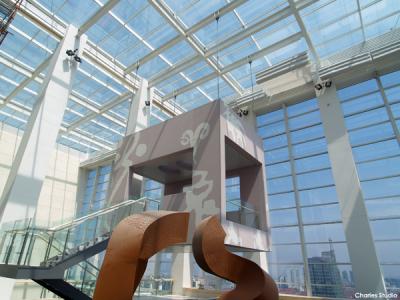

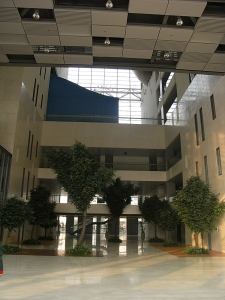

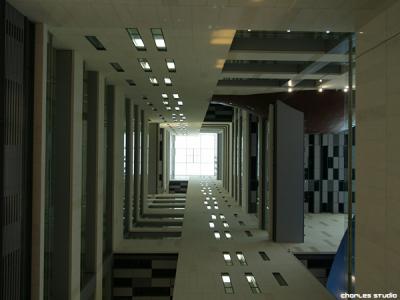

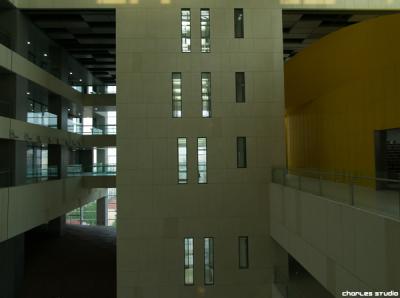

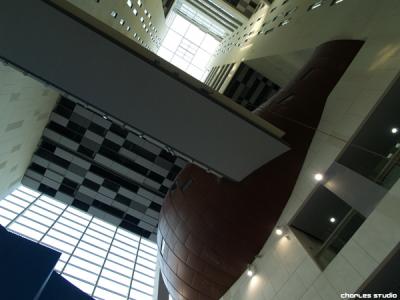

综合楼建筑中部有一个贯穿整栋楼的中庭，在这个中庭的周围以螺旋型上升布置着七个小中庭，在大中庭的顶部设计了8扇电动启闭的自然通风窗和四台风量为4090m3/h·台的机械通风风机，每个小中庭的底部均设置了多扇可开启外窗。夏季夜晚，可利用机械排风风机在整栋大楼形成一个自下而上的自然通风效果，充分利用晚间的自然冷却效果将夜间空气具有的冷量储存在建筑内，以降低白天空调的冷负荷；同时也可利用机械通风进一步排除集聚在大中庭顶部的热负荷，降低空调的运行能耗。春秋季节可利用顶部的自然通风窗来达到夜间通风的效果。

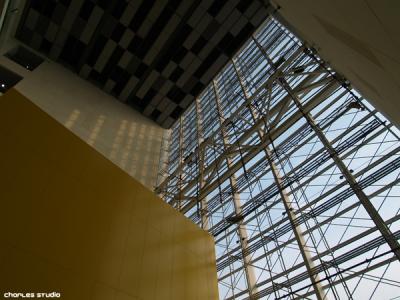

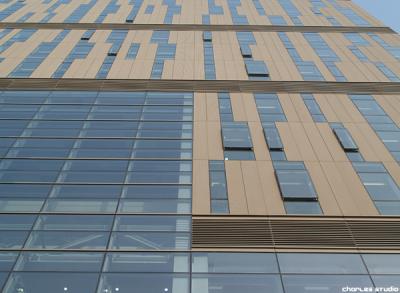

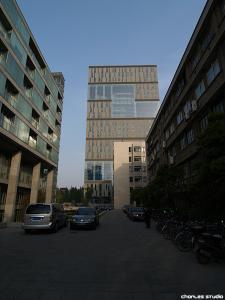

效果图及照片

该楼施工接近尾声,作为同济百年校庆得标志性建筑.

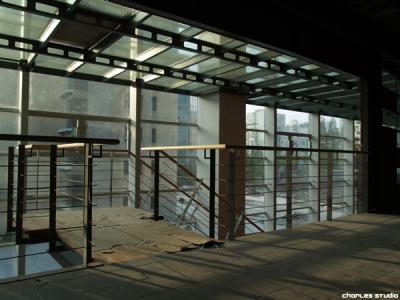

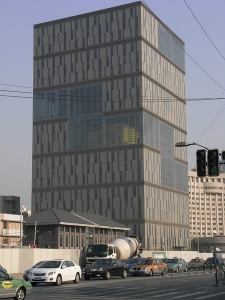

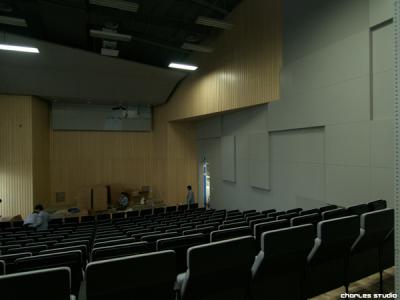

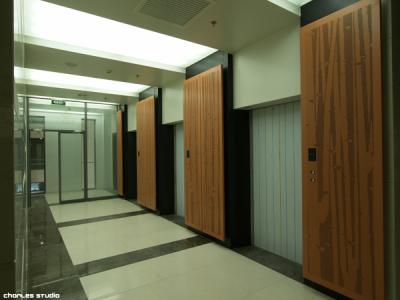

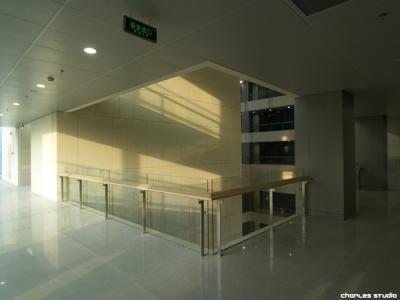

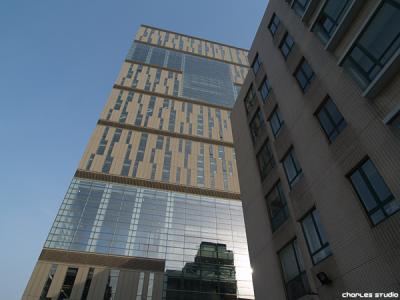

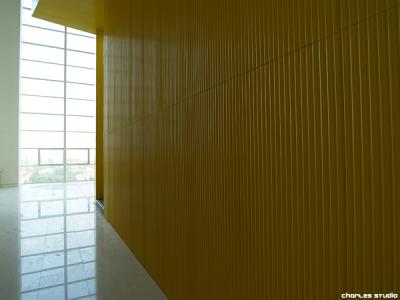

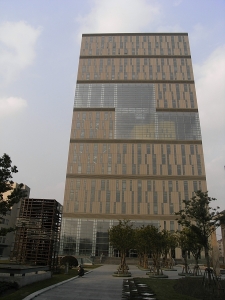

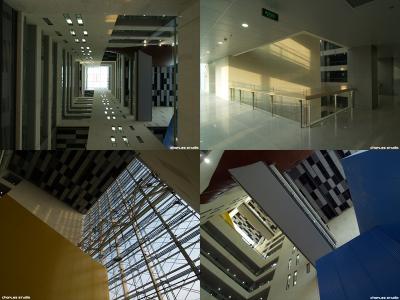

以下照片摄于4月14日下午,先睹为快!
Olympus E500 + Zuiko digital 11-22/2.8-3.5

>>

>>

在t+a上看到过这个，这次图片比较多，更好的了解一下，有机会还是去那看看

跟效果图差了很啊！

呵呵 同济这手笔玩的 pf pf

  谁设计的啊? 估计一海龟吧  建成实景比效果图有味道想必夜景美的很  施工水准好像也很髙

很好的论坛

管理员去实地看过没有?
那里的内部空间要自己实际感觉

只看过外观 还没机会进去看看

有没有人能用自己的话介绍一下“钢管混凝土结构”

他的大空间好像在中间层，他的交通和结构怎么解决的？

08年暑假专业旅行是去的同济，嘿嘿，参观了一下下，我觉得这个建筑的内部做的很好------绝了！外形从立构发展----I like，最有震撼力的是综合楼夜晚的效果，内部的灯光通过早已经被设计过的玻璃透出，很壮观的，我想它开窗的设计应该考虑过夜晚的效果！今天去看学长们的答辩，没有人考虑过建筑的夜景是什么样子的，材料难道就只有瓷砖？！很庆幸我还没毕业。。。。我有时间，哈哈。

[ 本帖最后由 daiyizheng 于 2008-6-12 01:36 编辑 ]

停了这么久看看，还是有收获哈哈
