咖啡馆补图

tomorrow · 发表于 2007-7-24 20:42:40

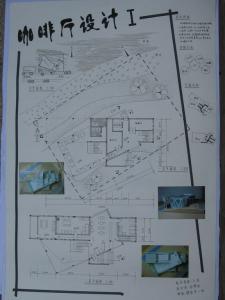

终于拿到了图的照片了，请各位前辈pp吧
很期待，谢了

tomorrow · 发表于 2007-7-24 20:43:47

树点 · 发表于 2007-7-24 23:40:53

惭愧了，又要第一个评了。
图太小了，有点看不清楚！下次传大点，附件有限制，可以用acdsee把质量改差点。
优点：1，方案不错。有一定的手法！
      2，制图比较规范！

缺点：1，总图上，两个体块扭转的角度没有一定的理由，尤其看一层平面的时候特别别扭，红线和体块之间没有一定的关系，如果实在没有联系，就不要把红线画出来！
      2，总图比较粗糙，没有交代必要的道路关系等等。
      3，排版有点乱，照片贴得不好！图面比较轻，没有一定的份量感和工作量！
      4，平面上，做为大一学生还不错，右边那个楼梯好像不对，一跑的高度能过人吗？
      5，立面要打下阴影。

tomorrow · 发表于 2007-7-25 13:06:33

谢谢树点对新人的指教！不过我还有一些问题需要前辈的点拨啊，麻烦了：
总图应该怎样做？
必要的道路关系是什么？
怎样做图面才不会轻，有分量感和工作量？
期待解答，谢谢！

树点 · 发表于 2007-7-25 17:39:34

1，总图是很重要的一个内容，能从总图中看出建筑和环境的关系，所以中图上必须要表达出环境设计，建筑和环境的契合，道路是从哪里引进基地，总图上建筑的阴影，层数均要表达出来。另外建筑的的形体也应该和道路有一定关系，垂直，平行等等。

2，一个好的图面应该由明有暗，有层次，（黑白表现，一般说黑白灰，三个层次）你的图就是一本上只有白一个层次，所以显得图面很浮，要有重的颜色压压图面！

tomorrow · 发表于 2007-7-25 17:46:23

了解，下次会注意的，谢谢

大家都来帮忙评评图啊
最后交图时，老师都没时间评就直接把图拿走了，大家的意见让我受益匪浅

西林游虾 · 发表于 2007-7-26 14:58:14

呃～～～
我的眼睛……

ALEX · 发表于 2007-7-26 21:35:26

学习．．．．．
呵呵

gooanry · 发表于 2007-7-27 20:24:53

很好啊。
请问楼主是不是长安大学的啊？

咖啡馆补图

本帖子中包含更多资源

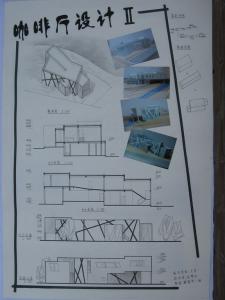

图二

本帖子中包含更多资源
