［转］你是否忽视了这些SU常用工具的功能？

pp135997

今天，有个朋友和我说，他SU的进步速度飞快，已经是高手了。呵呵，确实，SU上手很容易，因为他的工具不多，使用方便，效果直观。下面简单的说十个常用工具的一些功能，看看“高手们”都用过哪些。

1：直线工具
在数值控制框内输入[x，y，z]可以确定端点的绝对坐标来确定端点的位置；如果输入<x，y，z>呢？

2：矩形工具
确定一点拉出一条虚线的对角线，这时会有“平方（square）”或者“黄金分割（goldensection）”。

3：圆和弧
选择圆弧，然后右键“point at center”可以显示圆弧的圆心；输入“数字S”可以调整圆弧的段数。

4：手绘线
在画手绘线的时候你有没有按住Shift？

5：橡皮擦
按住Shift会隐藏掠过的线；按住Ctrl会柔化掠过的边；同时按下Shift和Ctrl可以取消边线的柔化。

6：移动工具
在移动点，线，面等元素的时候，按住Alt键会开启自动折叠功能。

7：推拉工具
按住Alt，可强制推拉的表面延着垂直的方向移动而使物体变形。

8：测量工具
你在对模型进行所放的时候是怎样操作的呢？
使用测量工具可以十分便捷的对模型进行全局缩放，不用你去计算比例。

9：视图旋转
在使用视图旋转工具进行视图操作时，模型的竖直边线会保持垂直状态，如果按住Ctrl会解除这一限制。

10：视图缩放
可以输入准确的角度和相机的焦距，如输入“50deg”则表示50度的视角，输入“50mm”则表示相机的焦距为50mm。

还有一些工具的功能没介绍，象填充工具，希望大家能多研究。毕竟学无止境。

pp135997

这篇也是老韩在ＡＩＴＯＰ上得经典的帖子
转来建筑蚂蚁，大家共同讨论一下。

notfish

好贴。加入精华

Dancer

高，su的根系这么发达

西林游虾

把后面的一些不错的补充也链上吧

77887788

我试用过第8条，用测量工具果真可以缩放模型，不论是线段、面还是组建都可以通过测量工具来精确的缩放。
具体的操作方法：先用测量工具测量要缩放的物体，然后输入你想要的所放后的这个部位的新的长度，回车确认，会提示你是否进行全局缩放？点击是就可以把物体缩放到新的大小。
另外还有橡皮擦配合Shift和Ctrl键的功能以前也没用过，感谢分享。

比如一个圆柱体，move顶面时会发现只能沿蓝轴移动，而按住alt则可以向其他方向

77887788

他说的是一种情况。
折叠功能，我再简单解释一下。发两个图大家动手一做就明白。

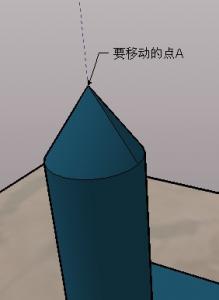

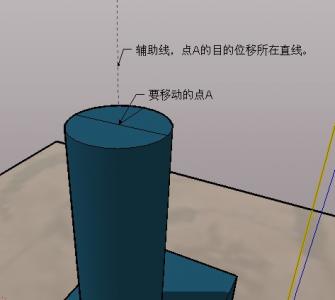

如果不按住ALT，点A始终在原来的平面上移动。

77887788

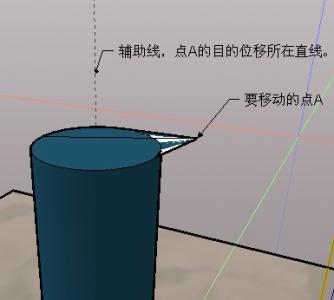

当按下ALT的时候，你会发现，点A很听话的辅助线上移动了。


补充一条 按住ctrl再用推拉工具 可以增加面推拉

小狼牙

好贴。加入精华

zcybear

顶
经典
